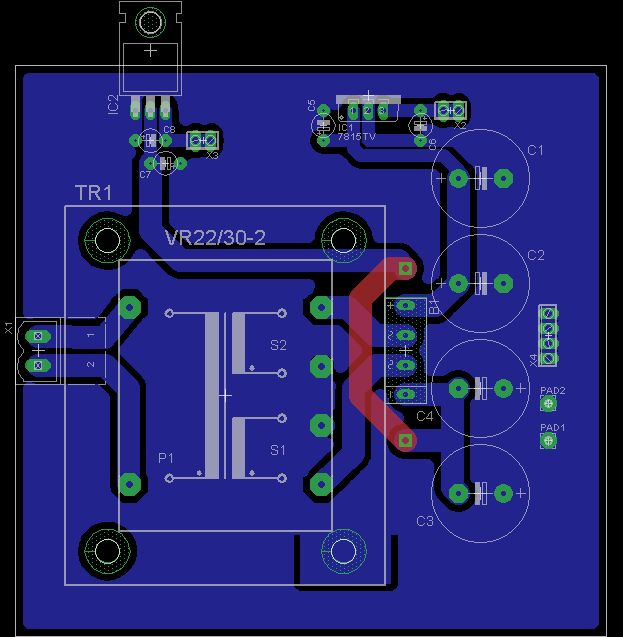

Yksinkertainen +-15V poweri joka toteutettu 7815:lla ja 7915:lla, sekä telokin hyllystä löydetyllä +-15V AC muuntajalla. CAD-ohjelmassa ei ollut muuntajaa jossa olisi ollut kiinnitysruuvien paikat oikeassa kohtaa, joten niille joutuu etsimään paikat itse. 7815:tta ei tarvi eristää siilistä, mutta 7915 tarvii. Itse käytin vekottimessa 3300µF tasasuuntauskonkkia, mutta muitakin voi käyttää. Jouduin tekemään pienemmän version kun alkuperäisessä oli turhan tehokas (ja iso) kotelo projektiini ja ennenkaikkea koteloon.

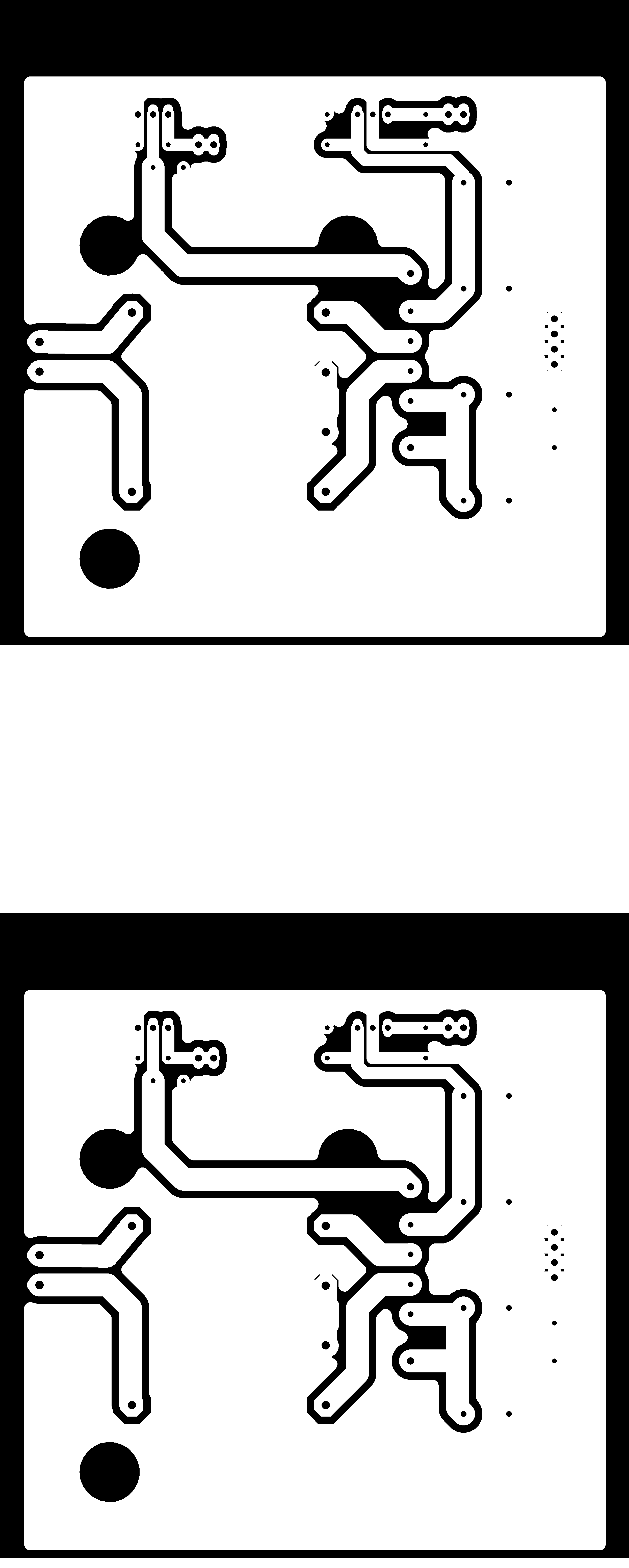

Maski

Miniversio

Maski miniversioon
