Tämmönen perus hakkuri jossa käytetään Telokilla varastossa olevaa LTC1266 -hakkuripiiriä ja N- ja P-tyypin MOSFETtejä. Sopii alle 20V sisääntulojännitteille ja sitä pienemmille ulostulojännitteille ja telokilla olevalla MTD20P06HDLTH P-fetillä noin 3A kuormalle. Tarkemmat tiedot komponenttien mitoittamisesta eri kuormille ja jännitteille löytyy datasheetistä: http://www.datasheetcatalog.org/datasheet/lineartechnology/1266fa.pdf

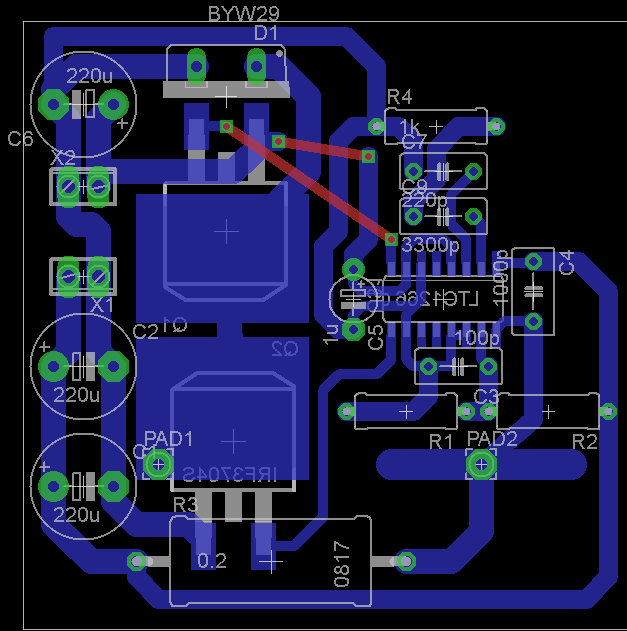

Maski Skema
