Kun Telokilla kerran on putkia, päätinpä rakentaa putkivahvistimen.. pääteputkeksi valitsin mietinnän jälkeen F2a:n ja esiasteeseen ECC40:n jonka ensimmäinen osa toimii normaalina yhteiskatodivahvistimena nostaen jännitettä toisen osan toimiessa katodiseuraajana jotta F2a:lle saadaan riittävän pieni-impedanssinen ajo. Päätemuuntajina käytetään Edcor:n 2.5kΩ → 6Ω muuntajia.

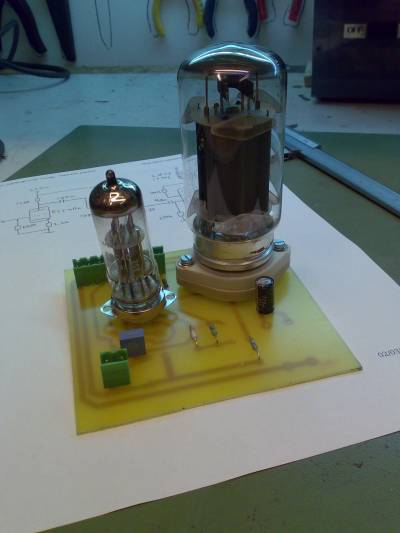

Söpö kuva: f2a_putket.jpg

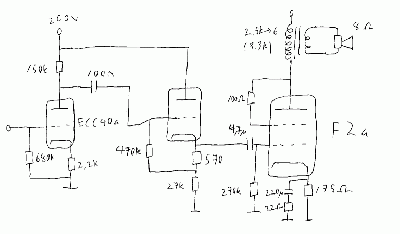

Skema:

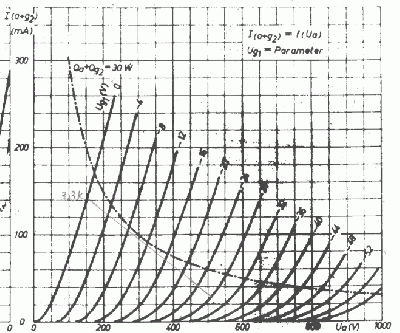

F2a:n toimintapiste:

Layout: f2a-vahvari-layout.pdf

Maski: f2a-vahvari-maski.pdf

Maski kaipaa vielä hieman modaamista..
